默纳克3000主板上怎样呼梯

先按PRG键显示F0，再按向上键显示F1，再按设置键显示1，再按向上键显示要走的楼层数，最后按设置键，电梯开始工作，进入调试器，F6-服务层可以在菜单05中设置，当安全回路断开时，主板也可以报E09，或者E09出现时间较长。
monac系统一段时间内电源与逆变器之间出现多个触点，主面板暂时显示E09。
停电、平层信号异常、平层位置偏差过大。

注意：

1检查门水平和区域传感器是否正常工作。

2检查平板的垂直度和安装深度。

3检查控制电平信号输入点。

4检查钢丝绳是否打滑。

主控板指示灯说明：ER错误指示灯：当系统检测到错误时，ER灯亮（红色）；当系统检测到错误时，OK正常指示灯：亮系统正常且无COP故障时亮（绿）顶机板通讯指示灯：系统主板MCB与顶板CTB通讯时闪烁（绿）车子的情况是正常的。

HOP外召通讯指示灯：主系统板MCB与外召板HCB通讯正常时闪烁（绿色）：并联状态正常且两部电梯时闪烁（绿色）均处于并联状态。

默纳克系统外呼四层呼梯跑五楼，五楼呼梯不了？什么原因没有报故障。(轿厢里可以呼电梯)

1、检查接线，按钮是否可以按下，按钮是否亮起。
如果呼叫盒亮起，则应该没有问题，开关使用轴电缆直接连接到控制柜。

默纳克3000系统X21不亮,Y4亮怎么回事？

MonarchNICE3000控制系统主控板原理图MCTC-MCB-A主控板信号端子CN1插拔输入指示灯说明：X1～X24：输入信号指示灯，外设输入信号接通时亮起（绿色）X1上平层信号输入门锁关闭时X6运行接触器检测信号有效，停机时X7抱闸接触器检测信号有效，停机时X8关门信号有效，X9自动/检修信号关闭，检修时X10检修上信号关闭，动作时X11检修下信号打开。
X12上限信号输入，运行时亮，不动作时亮X13下限信号输入，不动作时亮X14上减速1SX21备用X22备用X23备用绿）Y2-M2(COM)：制动接触器控制，系统输出时亮起（绿色）Y3-M3(COM)：消防联动输出，系统输出时亮起（绿色）Y4-M4(COM)：控制器为正常，系统并联时亮起（绿色）。
Y5-M5（COM）：备用Y6-M6（COM）：停电时自动切换到紧急运行，系统输出时亮起（绿色）。
轿厢主控板指示灯说明：CAN轿顶板通讯指示灯：正常时闪烁。
系统主板MCB与轿顶板CTB通讯正常时闪烁（绿色）。
CAN故障时不亮。
RESET复位指示灯：正常时不亮。
CAN故障时闪烁。
当系统主板MCB与车内板CTB之间通信异常时，执行通信复位过程。
此时灯闪烁（低频）。
主控板指示灯说明：ER故障指示灯：当系统检测到故障时，ER灯在报警的同时亮起（红色）。
OK正常指示灯：系统正常无故障时亮（绿色）。
COP轿顶板通讯指示灯：系统主板MCB与轿顶板CTB通讯正常时HOP外召通讯指示灯闪烁（绿色）：系统主板MCB与外召板H闪烁（绿色）当CB通信正常时。
MODBUS并联状态指示灯：并联状态正常且两电梯处于并联状态时闪烁（绿色）。
操作面板的使用说明。
用户可以通过操作面板修改NICE3000电梯一体化控制器的功能参数和工作方式。
操作面板运行过程中的状态监视和控制（启动、停止）等操作。

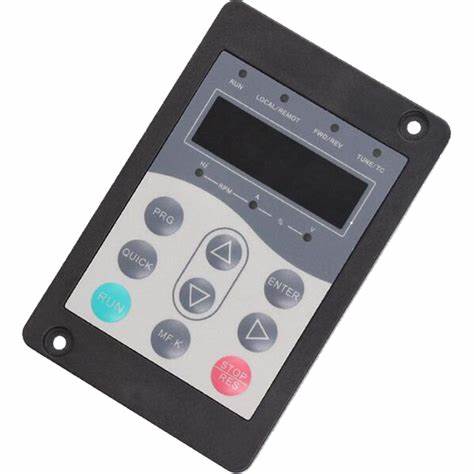

1操作面板外观及各功能区说明操作面板外观如图所示：1）功能指示灯说明：当RUN等灯亮时，表示NICE3000电梯一体化控制器处于工作状态。
手术。
本地/远程保留。
FWD/REV电梯上下行指示灯：灯亮表示电梯下行，灯灭表示电梯上行。
TUNE/TC调谐指示灯。
当灯亮时，表示处于调谐状态。
2）数字显示区：5位LED显示，可显示运行速度、母线电压等参数。
3)单位指示灯说明：指示灯亮起对应的单位表示数字显示区显示值的单位。
当两灯同时亮时，两灯下方中间指示单位值。
Hz频率单位A电流单位V电压单位RPM速度单位键盘按键功能说明三个按键分别定义为PRG、UP、SET，按键旁边有标注。
1、PRG键：任何状态下按下PRG键，当前功能显示组菜单编号。
按UP键可以更改功能组菜单号；2.UP键：在功能组菜单下，按UP键可以更改功能组菜单号。
键增加当前定义的组编号MCB控制器有8个功能组菜单。
因此，UP键可以循环改变功能组菜单编号，即0、1、2、3、4、5、6、7、0。
另外，在具体功能组数据菜单中，UP键键还可以用来进行数据（简单命令command）输入；3、SET键：在功能组菜单下，按SET键进入该功能组的数据菜单。
在特定功能组下的数据菜单中，输入简单命令后，按SET键保存，MCB操作面板。
默认显示进入F0菜单。
调整状态时，先按PRG键，然后用UP键调整要进入的功能组菜单号。
显示顺序为0、1、2、3、4、5、6、7、0、1、2……向后改变然后按SET键进入状态。
同时按下三个按钮或任意两个按钮将不会产生任何效果。
键盘各菜单功能详细如下：F0（楼层及运行方向信息）：上电时默认显示F0的数据菜单显示。
3位数码管的后两位显示当前电梯所在楼层，第一位数码管用于方向显示。
电梯停止时，第一个数码管不显示。
当电梯上行或下行时，数码管指示上行或下行方向。
当系统出现故障时（原系统无故障），数码管自动切换为闪烁显示故障代码。
若故障自动消失，则进入F0菜单显示。
F1（运行楼层指令输入）：通过PRG、UP、SET键进入F1数据菜单后，数码管显示电梯的最小楼层（见系统功能参数表F6-01）。
您可以使用UP键更改数据设置。
范围是从最低楼层到最高楼层。
选择数据后，按SET键保存，电梯将运行至目的楼层。
电梯运行到指定楼层，自动切换到F0的数据菜单。
F2（故障复位）：通过PRG、UP、SET键进入F2数据菜单后，数码管显示“0”。
您可以使用UP键更改数据设置，范围从0到1，其中1代表系统故障复位命令。
此时按SET键可保存并清除当前系统故障。
然后自动切换到F0的数据菜单。
F3（时间显示）：通过PRG、UP、SET键进入F3的数据菜单后，数码管循环显示时间，如“2008-08-08-08-00”。
F4（合同号显示）：通过PRG、UP、SET键进入F4数据菜单后，菜单中的数据就是用户的合同号。
F5（运行次数显示）：通过PRG、UP、SET键进入F5的数据菜单后，数码管显示一个周期的运行次数，如“100,000”，最大显示999,999次。
F6：保留。
用户禁止设置该功能，否则有危险！F7（楼层自学习指令输入）：通过PRG、UP、SET键进入F7的数据菜单后，数码管显示“0”。
您可以使用UP键更改数据设置，范围从0到1，其中1代表系统楼层。
此时按SET键保存自学习命令。
当自学习条件满足时，电梯开始学习，并切换显示F0的数据菜单。
自学习完成后，F7自动返回位0。
F8（测试参数）：进入数据菜单后通过PRG、UP、SET键选择F8，数码管显示00，F8的设置范围为00~04，分别代表：00-无功能；01-阻塞门厅呼叫；02-关上门；03——关闭过载；04-关闭限位开关。
用户设置完毕后，按SET键确认。
此时数码管上显示闪烁“E88”，提示用户当前设置的电梯处于测试状态。
当按PRG键退出时，F8的值会自动归零。
另外，当主控板键盘进入F8组且处于测试功能模式时，SET键相当于关门按钮。
在最新的NICE3000new一体机的基础上，增加了F-8测试菜单。
主要常用功能有：1、外召电梯操作-F-1：相当于内召电梯2、检查故障-F-2：1：清除当前故障；2：循环显示故障记录、故障代码、子代码和故障时间3、开关门控制——F-6：主板显示1-1，UP：开门；设置：关门；PRG：出口4、井道自学习-F-7：1、2均用于井道自学习指令（1：不清除FR组平层调整数据2：清除FR组平层调整数据）5.试运行-F-8：1-4屏蔽外部移动、开门、超载及限位操作，6：进入打滑模式，7：UCMP手动测试，8：制动器制动力测试，9：平衡系数测量，10：滑移量测量。
此时主板显示E88：提示屏蔽功能正在运行，不是故障码6、电机调谐-F-A：1：电机带载调谐，2：空载调谐7、轿顶监控-F-B：监控轿顶板输入输出状态6、改变运行方向-F-C：当运行方向与给定方向不一致时，采用故障诊断及对策。
电梯一体化控制器具有近60条报警信息或保护功能。
电梯一体化控制器时刻监控各种输入信号、运行状况、外部反馈信息等，一旦出现异常，相应的保护功能就会动作，电梯一体化控制器会显示故障代码。
电梯一体化控制器是一个复杂的电子控制系统。
其产生的故障信息根据对系统的影响程度可分为5类。
不同类别的故障有不同的处理方法。
对应关系如下表NICE控制系统故障代码及详细处理方法E01：逆变单元保护故障等级：5故障原因：1、主电路输出接地或短路；2、曳引机电缆太长；3、工作环境过热；4、控制器内部接线松动；故障排除1、排除接线等外部问题；2.添加电抗器或输出滤波器；3、检查风道、风扇是否正常；4、请联系代理商或厂家；E02：加速过流故障等级：5故障原因：1、主电路输出接地或短路；2、电机参数是否已整定；3、负载过大；4、编码器信号不正确；5、UPS运行反馈信号是否正常？故障排除1、检查变频器输出侧、运行接触器是否正常；2、检查电源线表面是否有损伤，是否有对地短路的可能。
连接是否可靠；3、检查电机侧端子是否有铜线接地；4、检查电机内部是否有短路或接地现象；5、检查星形接触器是否导致逆变器输出短路；6、检查电机参数是否正确与铭牌一致；7、重新进行电机参数自学习；8、报故障前检查制动器是否继续打开；9、检查机械是否有卡死现象；10、检查平衡系数是否正确；11、检查编码器相关接线是否正确、可靠。
异步电机可以尝试开环运行，比较电流来判断编码器是否正常工作；12、检查编码器每转脉冲数设置是否正确；13、检查编码器信号是否受到干扰；检查编码器接线是否独立穿过管子，接线距离是否过长；屏蔽层一端是否接地；14、检查编码器安装是否可靠，转轴与电机轴连接是否牢固，高速运行时是否稳定；15、UPS不运行时检查UPS反馈是否有效；(E02)16、检查加减速度是否过大；（E02、E03）E03：减速过流故障等级：5故障原因：1、主电路输出接地或短路；2、电机参数是否已整定；3、负载过大；4、减速曲线太陡；5、编码器信号不正确；故障解决方法1、检查变频器输出侧、运行接触器是否正常；2、检查电源线表面是否有损伤，是否有对地短路的可能。
连接是否可靠；3、检查电机侧端子是否有铜线接地；4、检查电机内部是否有短路或接地现象；5、检查星形接触器是否导致逆变器输出短路；6、检查电机参数是否与铭牌相符；7、重新进行电机参数自学习；8、报故障前检查制动器是否继续打开；9、检查机械是否有卡死现象；10、检查平衡系数是否正确；11、检查编码器相关接线是否正确、可靠。
异步电机可以尝试开环运行，比较电流来判断编码器是否正常工作；12、检查编码器每转脉冲数设置是否正确；13、检查编码器信号是否受到干扰；检查编码器接线是否独立穿过管子，接线距离是否过长；屏蔽层一端是否接地；14、检查编码器安装是否可靠，转轴与电机轴连接是否牢固，高速运行时是否稳定；15、UPS不运行时检查UPS反馈是否有效；(E02)16、检查加减速度是否过大；（E02、E03）E04：恒速过流故障等级：5故障原因：1、主电路输出接地或短路；2、电机参数是否已整定；3、负载过大；4、旋转编码器干扰大；故障处理方法1、检查变频器输出侧、运行接触器是否正常；2、检查电源线表面是否有损伤，是否有对地短路的可能。
连接是否可靠；3、检查电机侧端子是否有铜线接地；4、检查电机内部是否有短路或接地现象；5、检查星形接触器是否导致逆变器输出短路；6、检查电机参数是否与铭牌相符；7、重新进行电机参数自学习；8.报告故障前检查制动器是否继续打开过错;9、检查机械是否有卡死现象；10、检查平衡系数是否正确；11、检查编码器相关接线是否正确、可靠。
异步电机可以尝试开环运行，比较电流来判断编码器是否正常工作；12、检查编码器每转脉冲数设置是否正确；13、检查编码器信号是否受到干扰；检查编码器接线。
管道是否独立走线，接线距离是否过长；屏蔽层一端是否接地；14、检查编码器安装是否可靠，转轴与电机轴连接是否牢固，高速运行时是否稳定；15、UPS不运行时检查UPS反馈是否有效；(E02)16、检查加减速度是否过大；（E02、E03）E05：加速过压故障等级：5故障原因：1、输入电压过高；2、电梯反转严重；3、制动电阻过大，或制动单元异常；4、加速曲线太陡；故障排除1、调整输入电压；运行时观察母线电压是否正常，是否上升过快；2、检查平衡系数；3、选择合适的制动电阻；参考第三章制动电阻推荐参数表，查看阻值是否偏大；4、检查制动电阻接线是否损坏，是否有接地现象，接线是否牢固；E06：减速过压故障等级：5故障原因：1、输入电压过高；2、制动电阻过大，或制动单元异常；3、减速曲线太陡；故障处理1、调整输入电压；运行时观察母线电压是否正常，是否上升过快；2、检查平衡系数；3、选择合适的制动电阻；参考第三章制动电阻推荐参数表，查看阻值是否偏大；4、检查制动电阻接线是否损坏，是否有接地现象，接线是否可靠；E07：恒速过压故障等级：5故障原因：1、输入电压过高；2、制动电阻过大，或制动单元异常；故障处理1、调整输入电压；运行时观察母线电压是否正常，是否上升过快；2、检查平衡系数；3、选择合适的制动电阻；参考第三章制动电阻推荐参数表，查看阻值是否偏大；4、检查制动电阻接线是否损坏，是否有接地现象，接线是否可靠；E08：保留E09：欠压故障故障等级：5故障原因：1、输入电源瞬时停电；2、输入电压过低；3、驱动控制板异常；故障解决1.排除外接电源问题；检查运行过程中电源是否断开；2、检查所有电源输入线端子是否连接牢固；3、请联系代理商或厂家；E10：系统过载故障等级：4故障原因：1、制动回路异常；2、负载过大；3、编码器反馈信号是否正常；4、电机参数是否正确？5、检查电机电源线；故障排除1、检查制动电路及电源；2、减轻负荷；3、检查编码器反馈信号及设置是否正确，同步电机编码器初始角度是否正确；4、检查电机相关参数并进行整定；5、检查电机相关电源线路；（见E02处理方法）E11：电机过载故障等级：3故障原因：1、FC-02设置不当；2、制动电路异常；3、负载过大；故障处理1.调整参数，使FC-02为默认值；2.参见ERR10；E12：输入侧缺相故障等级：4故障原因：1、输入电源不对称；2、驱动控制板异常；故障解决方法1、检查输入侧三路电源是否平衡，电源电压是否正常，调整输入电源；2、请联系代理商或厂家；E13：输出侧缺相故障等级：4故障原因：1、主回路输出接线松动；2、电机损坏；故障解决方法1、检查连线；2、检查输出侧接触器是否正常；3、排除电机故障；E14：模块过热故障级别：5故障原因：1、环境温度过高；2、风扇损坏；3、风道堵塞；排除方法1.降低环境温度；2、清洁风道；3、更换风扇；4、检查逆变器的安装空间距离是否符合第3章的要求；E15：保留E16：编码器故障故障级别：5故障原因：1、启动位置故障：2、扭矩偏差过大故障：3、速度偏差过大报警，反馈速度大于电机额定速度的25%。
排除方法1、检查编码器电路2、郑宇轩编码器故障与E17、E20、E38类似。
编码器信号干扰或异常引起！E17：编码器信号校验异常故障级别：5故障原因：对于1387编码器，校验编码器信号，解决信号异常故障1、检查编码器是否正常；2、检查编码器接线是否可靠、正常；3、检查pg卡连接是否正确；4、控制柜及主机接地是否良好；E18：电流检测故障故障等级：5故障原因：驱动控制板异常故障解决方法请联系代理商或厂家；
